您的位置： 首页 > 产品 > 热水深井泵 > 100QJR深井（井用）温泉泵

热水深井泵

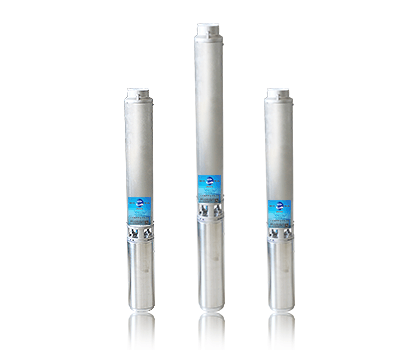

100QJR深井（井用）温泉泵
施工案例
下载产品手册
浏览产品手册
    价格咨询/产品订购服务电话:13352898868
相关机型推荐
产品介绍 技术参数 咨询价格
一、深井（井用）温泉泵描述
     针对高温市场需要而设计，可选抗沙式屏蔽电机搭配食品级不锈钢一体成型精铸泵体，高效节能，运行可靠稳定，寿命长。本产品广泛适用于各种洗浴中心循环热水，小区采暖，地热开发利用，供暖系统，提取地下高温热水等。
二、深井（井用）温泉泵特点：
    通辉温泉泵人性化设计马达可选：
    1.台湾通辉HTD灌装式温泉马达。
    2.美国富兰克林Franklin温泉马达。
    3.台制不锈钢水线式温泉马达。
    4.耐温40℃-120℃
    5.可选择加装双推力轴承座，保护马达。
    6.装配不锈钢精铸深井泵浦
三、深井（井用）温泉泵使用条件：
    1：允许工作水温范围：+5至+120℃
    2：固体杂质含量（质量比）不大于0.01％
    3：PH值（酸碱度）6.5-8.5
    4：硫化氢的含量不大于1.5mg/L
    5：氯离子的含量不大于400mg/L
    6： 机组必须完全侵没水中工作。立式使用，选择型号时井径与泵的型号要匹配，切忌大直径的径孔选用小直径的泵，这样不利于电机的散热。

四、可选电机

水线式电机

 採用的是水潤滑設計，內部填充的溶夜包含純水清水潤滑，內外水冷却，避免使用水環境污染，屬環保型。高可靠度及耐久性能產品，無需特殊維護，不易變形或斷裂，電氣性能優異、效率高。定子外管由不銹鋼焊接，內有不銹鋼內襯，由環氧樹脂填灌密封提供良好絕緣效果。耐腐蝕、散熱快、抗深水壓力，使用工作潛水深度可達300米，可適用於各式沉水泵浦提供水中最佳動力。
富兰克林电机 內部採用由食品級潤滑油，高效能滾珠軸承，其堅固的中心滾珠軸承使運行平穩而耐久。採用漆包線可重繞式繞組，可拆式防水電源接頭，電氣性能優異、效率高、可維修。不銹鋼外管、耐腐蝕、 散熱快、抗深水壓力，使用工作潛水深度可達300米，可適用於各式沉水泵浦提供水中最佳動力。
泵体 型号 100QJR系列 适用内径100mm以上的井
径向最大尺寸(mm) 96、95（美日进囗）
标准流量(m3/h) 2~16 可定制
扬程范围(m) 25~340 可定制
出水口径(mm) 30、40、50 1英寸=25.4mm
水质(PH) 6.5—8.5
安装方式 立式/斜式
叶轮材质 304、316、316L、塑胶钢PPO
工艺特点 一体成型不锈钢叶轮，同心不偏移；
可加装双推力轴承座，保护电机；
可选防砂设计
电机数据 功率范围(KW) 0.37-5.5
工频及电压(V) 50HZ/60HZ，220V/380V
电机结构及冷却方式 水式（屏蔽式）、水线式、充油式
电机材质 304、316、316L、
工艺特点 轴心镜面处理，双层轴封保护
可选 台湾通辉HTD灌装式温泉马达，美国富兰克林Franklin温泉马达，日本荏原EBARA温泉马达

100QJR2 功率KW 流量、扬程对照表
m³/h 1.1 1.4 1.7 2 2.3 2.6 2.9
L/min 18.3 23.3 28.3 33.3 38.3 43.3 48.3
100QJ2-34/6 0.37 扬程（m） 45 40 38 34 30 26 19
100QJ2-72/12 0.75 90 84 78 72 65 56 43
100QJ2-94/17 1.1 118 112 102 94 82 70 52
100QJ2-127/23 1.5 162 151 138 127 117 95 68
100QJ2-187/35 2.2 226 221 200 187 165 139 97
100QJ2-222/40 3 250 241 230 222 208 184 160

100QJR4 功率 流量、扬程对照表
m³/h 2.5 3 3.5 4 4.5 5 5.5
L/min 41.7 50 58.3 66.7 75 83.3 91.7
100QJ4-35/8 0.75 扬程（m） 49 45 40 35 30 23 15
100QJ4-54/12 1.1 69 65 60 54 46 36 26
100QJ4-70/16 1.5 90 87 78 70 58 44 30
100QJ4-101/24 2.2 133 124 113 101 86 70 50
100QJ4-150/32 3 190 180 165 150 130 105 75
100QJ4-188/40 3.7 240 228 210 188 160 129 93
100QJ4-255/55 5.5   290 280 267 255 217 180 142

100QJR6 功率 流量、扬程对照表
m³/h 4 5 5.5 6 6.5 7 7.5
L/min 66.7 83.3 91.7 100 108.3 116.7 125
100QJ6-47/9 1.1 扬程（m） 60 54 50 47 41 36 30
100QJ6-59/11 1.5 73 67 64 59 53 46 38
100QJ6-86/17 2.2 106 98 92 86 77 67 54
100QJ6-101/23 3 145 130 117 101 86 70 53
100QJ6-120/28 3.7 175 154 138 120 101 81 61
100QJ6-160/40 5.5 220 200 180 160 127 95 63

100QJR8 功率 流量、扬程对照表
m³/h 5 6 7 8 9 10 11
L/min 83.3 100 116.7 133.3 150 166.7 183.3
100QJ8-41/8 1.5 扬程（m） 55 50 45 41 35 30 25
100QJ8-60/12 2.2 72 68 64 60 55 50 45
100QJ8-76/15 3 91 86 81 76 70 65 60
100QJ8-104/20 4 128 120 112 104 92 80 68
100QJ8-127/30 5.5 169 155 141 127 111 96 81
100QJ8-148/35 7.5 196 180 164 148 129 111 93

100QJR10 功率 流量、扬程对照表
m³/h 7 8 9 10 11 12 13
L/min 116.7 133.3 150 166.7 183.3 200 216.7
100QJ10-24/6 1.1 扬程（m） 30 28 26 24 22 19 18
100QJ10-34/8 1.5 41 39 37 34 30 26 23
100QJ10-50/12 2.2 61 58 54 50 45 39 35
100QJ10-62/16 3 80 75 69 62 55 48 40
100QJ10-77/20 3.7 97 90 84 77 68 58 49
100QJ10-109/30 5.5 139 127 119 109 97 83 60
100QJ10-145/40 7.5   185 169 158 145 130 110 84

100QJR10 功率 流量、扬程对照表
m³/h 0 8 14 16
L/min 0 133 223 267
100QJ14-20/5 1.5 扬程（m） 35 29 20 16
100QJ14-28/7 2.2 49 40 28 23
100QJ14-40/10 3 70 57 40 32
100QJ14-52/13 4 91 74 52 42
100QJ14-60/15 5.5 105 85 60 48
100QJ14-72/18 5.5 126 103 72 58
100QJ14-84/21 7.5   147 119 84 67
100QJ14-100/25 7.5   175 143 100 80
